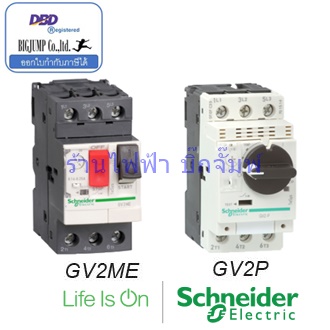

TeSys GV2 Thermal magnetic motor circuit breakers Schneider มอเตอร์เบรกเกอร์ชนิดป้องกัน Short-Circuit และ Overload ในตัว
- เปิดปิดวงจรด้วยปุ่มกดสตาร์ท-สต๊อป GV2ME หรือ แบบลูกบิด GV2P ให้ความสะดวกสบายในการควบคุมมอเตอร์โดยตรง
- มีปุ่ม TEST เพื่อใช้ทดสอบตัวเอง
- สามารถปรับตั้งกระแสโอเวอร์โหลดให้เหมาะกับมอเตอร์
- ป้องกันมอเตอร์ไหม้เมื่อไฟขาดเฟส
- ความทนทานต่อกระแสไฟลัดวงจรให้สูงถึง 100 kA (รุ่น GV2ME01-ME14) และ (รุ่น GV2P01-P14)
- ใช้งานร่วมกับคอนแทคเตอร์ได่อย่างเหมาะสมตามพิกัดกำลังของมอเตอร์
| พิกัดมอเตอร์ | ||||
| 3 เฟส 380VAC | ช่วงปรับกระแสโอเวอร์โหลด | Push button SKU | Rotary Handle SKU | |
| กิโลวัตต์ | แรงม้า | (แอมป์) | ||
| 0.02 | 0.027 | 0.10 – 0.16 | GV2ME01 | GV2P01 |
| 0.04 | 0.055 | 0.16 – 0.25 | GV2ME02 | GV2P02 |
| 0.06 | 0.08 | 0.25 – 0.40 | GV2ME03 | GV2P03 |
| 0.12 | 0.17 | 0.40 – 0.63 | GV2ME04 | GV2P04 |
| 0.18 | 0.25 | 0.63 – 1 | GV2ME05 | GV2P05 |
| 0.37 | 0.5 | 1 – 1.6 | GV2ME06 | GV2P06 |
| 0.75 | 1 | 1.6 – 2.5 | GV2ME07 | GV2P07 |
| 1.5 | 2 | 2.5 – 4 | GV2ME08 | GV2P08 |
| 2.2 | 3 | 4 – 6.3 | GV2ME10 | GV2P10 |
| 4 | 5.5 | 6 – 10 | GV2ME14 | GV2P14 |
| 5.5 | 7.5 | 9 – 14 | GV2ME16 | GV2P16 |
| 7.5 | 10 | 13 – 18 | GV2ME20 | GV2P20 |
| 9 | 12 | 17 – 23 | GV2ME21 | GV2P21 |
| 11 | 15 | 20 – 25 | GV2ME22 | GV2P22 |
| 15 | 20 | 24 – 32 | GV2ME32 | GV2P32 |
